Волноводные устройства и антенны на основе
электромагнитных кристаллов
1.
Волноводы сантиметрового и
миллиметрового диапазонов на основе периодических структур в полосе запирания
(электромагнитных кристаллов (ЭМК)).

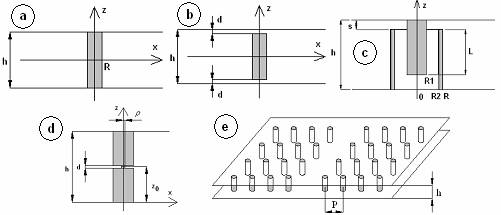

Рис.
1 Элементы периодических структур: а � металлический, диэлектрический или
ферритовый цилиндр, b - цилиндр с емкостными зазорами, c
- коаксиальные цилиндры, d - цилиндр с управляемым
элементом, e � волновод на основе ЭМК
�
Рис. 2. Затухание в
волноводе а � металлические цилиндры (кривая 1) и в стандартном волноводе
(23х10, кривая 2) , b � цилиндры с зазорами
|
2.
Волноводные переходы.
2.1.
Переходы волновод � волновод в ЭМК

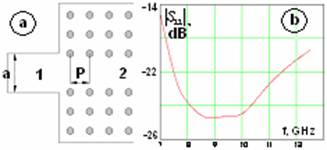

Рис.
3. Переход со стандартного волновода на EBG волновод:
а � конструкция, b � частотная характеристика
коэффициента отражения
2.2. Межслойные переходы

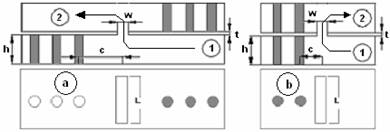

Рис. 4. Межслойные
переходы: а - сонаправленный переход (кривая 1), b �
противонаправленный переход
|
2.3.
Коаксиально � волноводные переходы

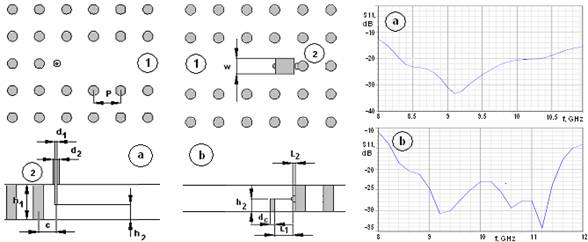

������������������ Рис. 5. Коаксиально �
волноводные переходы�������������� Рис. 6. Параметры переходов
|
3.
Делители мощности.
��
Рис. 7. Делители
мощности: а � на шестнадцать каналов, b � на два
канала, c � на четыре канала, d
� характеристики двух (кривая 2) и четырех (кривая 2) канального делителя
|
4.
Многоканальные решетки с
секторными диаграммами направленности.

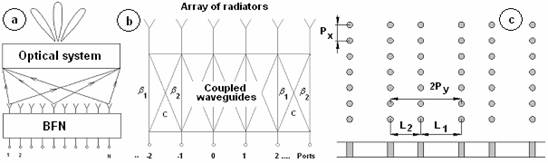

Рис. 8. a - многоканальная решетка в составе многолучевой антенны ,
b � структурная схема решетки, с � решетка на
волноводах в ЭМК
|
�
�
���������������������������
a����������������������������������������������
b�������������������������������������������������� c���������� ����������
Рис. 9. Параметры
многоканальной решетки: a � распределение поля, b � макет решетки, c � диаграмма
направленности решетки на частоте 9 ГГц
|
5.
Антенная решетка спиральных
излучателей.
Рис. 10. Делитель
мощности на 16 каналов (а) и его коэффициент отражения (б)
|
�����������������
a����������������������������������� b�������������������������������������
c�������������������������������������� d

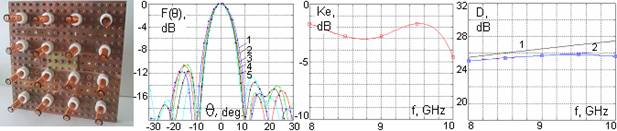

Рис. 11. Параметры
решетки: a � общий вид, b �
диаграмма направленности на частотах 8,8.5,9,9.5,10 ГГц, c
� коэффициент эллиптичности, d - КНД
|
