Определение динамики изменения температуры в модельном объекте: 3D восстановление
В модельных экспериментах осуществлена 3D динамическая акустотермография. Для определения температуры модельных пластилиновых объектов в процессе нагрева-охлаждения проводили измерения их теплового акустического излучения. Приемная антенна акустотермографа представляла собой две плоские решетки, перпендикулярные друг другу, из 7 датчиков каждая. По результатам измерений получали динамическую карту акустояркостной температуры и восстанавливали динамику изменения параметров температурного распределения: пространственных координат области нагрева, её характерного размера, а также ее максимальную температуру. Время одного измерения составляло 10 с, погрешность в определении положения центра и размера области не превышала 1 мм, точность расчета температуры составляла приблизительно 1 градус.
 |

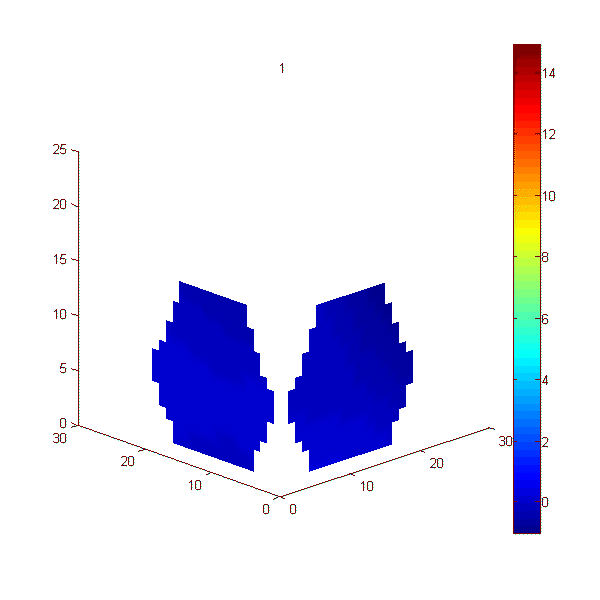

Сигналы, измеряемые приемными решетками, перпендикулярными друг другу, в процессе нагрева и охлаждения модельного объекта. По осям отложены координаты в миллиметрах. |
А.А. Аносов, Р.В. Беляев, В.А. Вилков, А.С.Казанский, А.Д. Мансфельд, А.С.Шаракшанэ Динамическая акустотермография / Акуст. журн. 2009. Т.55. № 4-5. С. 436-444.
Аносов А.Н., Беляев Р.В., Вилков В.А., Казанский А.С., Мансфельд А.Д., Шаракшанэ А.С. Определение динамики изменения температуры в модельном объекте методом акустотермографии / Акуст. журн. 2008. Т. 54. № 4. С. 540-545.
Andrej A. Anosov, Alexander S. Kazanskij, Anton S. Sharakshane Experimental acoustical thermotomography of model object / In: New Research on Acoustics. Nova Science Publishers 2008. P. 3-20.
